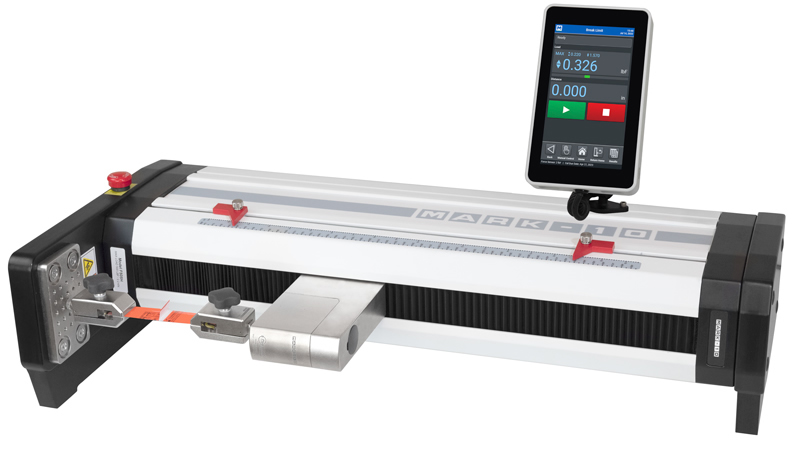

Marco de Prueba Motorizado Horizontal Serie F
Modelo F505H
El modelo F505H-EM es un marco de prueba motorizado horizontal diseñado para ensayos de tensión y compresión de alta velocidad hasta 500 lbF (2.5 kN). Forma parte de la Serie F con EasyMESUR®, ofreciendo una solución robusta, precisa y altamente productiva para aplicaciones exigentes en laboratorio, control de calidad y producción.
Su diseño exclusivamente horizontal proporciona mayor estabilidad y seguridad durante ensayos dinámicos y de acción rápida. El sistema integra el software EasyMESUR®, que permite controlar el movimiento, configurar el ensayo, adquirir datos y generar reportes desde una interfaz táctil intuitiva.
Gracias a su estructura rígida, motor paso a paso de alto rendimiento y compatibilidad con sensores de fuerza inteligentes Mark-10 Serie FS05 y FS06, el F505H-EM garantiza resultados repetibles y confiables, incluso en pruebas de alta velocidad y ciclos continuos.
⚙️ Características
- Capacidad máxima de fuerza: 500 lbF (2.5 kN)
- Configuración exclusivamente horizontal
- Diseñado para ensayos de alta velocidad
- Velocidad máxima del cabezal: 45 in/min (1,140 mm/min)
- Velocidad mínima: 0.5 in/min (13 mm/min)
- Recorrido máximo: 18 in (457 mm)
- Sistema de control integrado EasyMESUR®
- Pantalla táctil a color de 7 pulgadas
- Motor paso a paso con movimiento suave y preciso
- Alta rigidez estructural para pruebas dinámicas
- Función FollowMe® para posicionamiento manual asistido
- Medición precisa de fuerza y desplazamiento
- Frecuencia de muestreo del sensor: 5,000 Hz
- Configuración de límites pasa / reprueba
- Detección de ruptura y eventos
- Gráficos en tiempo real y generación automática de reportes
- Exportación de datos en formatos estándar (CSV / PDF)
- Compatible con sensores FS05 y FS06
- Amplia gama de mordazas y accesorios disponibles
- Cumple con CE y UKCA
- Garantía de 3 años
Rígido y preciso por diseño
Los bastidores excepcionalmente rígidos presentan diseños de extrusión personalizados, diseñados para su rigidez. La compensación de fábrica de los bastidores de prueba y los sensores de fuerza garantiza una precisión de posición de ±0,006 in / 0,15 mm bajo cualquier carga, en cualquier posición.
Los motores paso a paso y los controladores accionan un tornillo de bolas y una guía lineal para un funcionamiento suave y silencioso, con prácticamente ninguna variación de velocidad bajo carga.
Convenientemente modular
Las bases del marco pueden retirarse para acomodar columnas extensiones y configuraciones alternativas de montaje. La mayoría La electrónica se aloja fácilmente en una carcasa autónoma se accedía y se reemplazaba si era necesario. Ranuras T integradas a lo largo la columna permite añadidos.
Interruptores de límite externos
Se pueden usar interruptores de límite superior e inferior de estado sólido como prueba límites o excepciones en la prueba. Ayuda para gobernantes de doble grado en la colocación del interruptor.
Interfaz de sensor de fuerza sin interrupciones
Los sensores inteligentes de fuerza de la serie FS05 se montan directamente en el cabezal transversal de los modelos F105, F305, F505 y F505H, sin cables de conexión.
Rangos disponibles desde 0,12 hasta 500 lbF [0,5 N a 2,5 kN].
Precisión hasta ±0,1% de la escala completa.
Serie FS06 S-beam sensores de fuerza de tipo montados en los modelos F105, F305, F505 y F505H, Recomendado cuando se usan agarres pesados y voluminosos. Gamas disponibles de 50 a 500 lbF [250 N a 2,5 kN].
Electrónica fácil de mantener
La mayoría de la electrónica está alojada en un módulo integrado, fácilmente reemplazable sin herramientas o procesos especiales.
| Características | F105-EM | F305-EM | F505-EM | F505H-EM |
|---|---|---|---|---|
| Capacidad máxima de fuerza | 100 lbF (0.5 kN) | 300 lbF (1.5 kN) | 500 lbF (2.5 kN) | 500 lbF (2.5 kN) |
| Tipo de aplicación | Ligera | Media | Alta | Alta velocidad |
| Velocidad máxima | 13 in/min (330 mm/min) | 13 in/min (330 mm/min) | 13 in/min (330 mm/min) | 45 in/min (1,140 mm/min) |
| Velocidad mínima | 0.5 in/min (13 mm/min) | 0.5 in/min (13 mm/min) | 0.5 in/min (13 mm/min) | 0.5 in/min (13 mm/min) |
| Recorrido máximo | 18 in (457 mm) | 18 in (457 mm) | 18 in (457 mm) | 18 in (457 mm) |
| Orientación del marco | Vertical y horizontal | Vertical y horizontal | Vertical y horizontal | Solo horizontal |
| Sensores compatibles | FS05 / FS06 | FS05 / FS06 | FS05 / FS06 | FS05 / FS06 |
| Frecuencia de muestreo | 5,000 Hz | 5,000 Hz | 5,000 Hz | 5,000 Hz |
| Diferenciador clave | Compacto y preciso | Mayor capacidad | Alta robustez | Ensayos de alta velocidad |
Nota: EM = EasyMESUR®
A TOMAR EN CUENTA

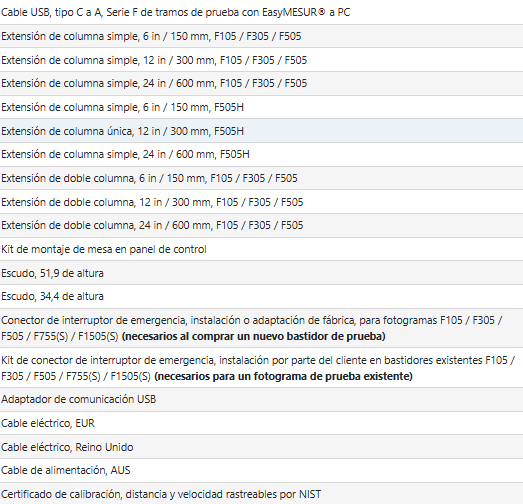

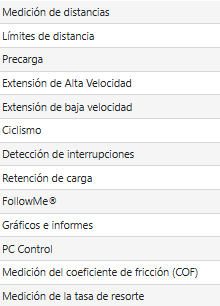

| Funciones opcionales | Paquetes de funciones opcionales | Accesorios a tener en cuenta |
|---|---|---|
 |
 |
 |
