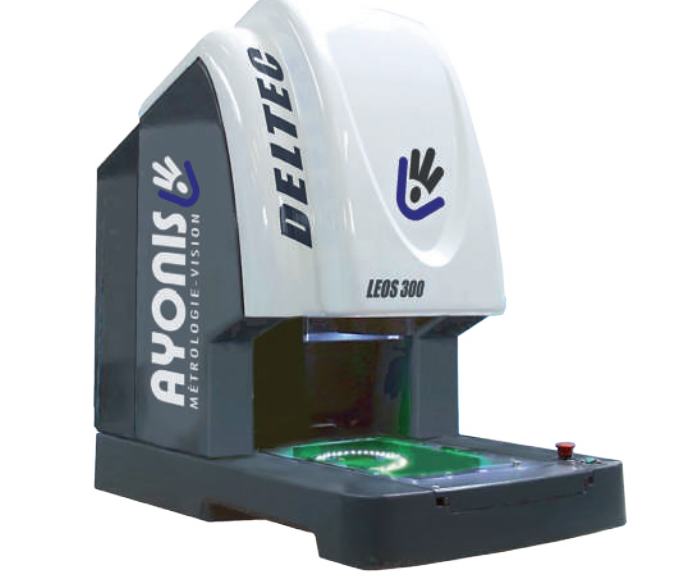

CMM Multisensor 3D - DELTEC LEOS

---

Esta máquina reúne todas las herramientas para su metrología  dimensional (paquete de software y estructura 3D).



Apto para todos los controles: primera parte, proceso, laboratorio, a la entrada, a la salida, durante la producción...



Programación por autoaprendizaje.



Control automático de piezas (únicas o múltiples), mediante ejecución matrical.



Puesto de trabajo ergonómico con una o dos pantallas.



Estructura de la máquina

•
• Estructura en aleaciones de aluminio fundido
• Capacidades de medición (X, Y, Z): 200 x 200 x 150 mm / 200 x 300 x 150 mm
• Capacidad de carga: 10 kg
• Guías de rodillos cruzados
• Resolución de codificaciones: 0,5 micras
• Velocidades X, Y, Z: 75 mm/s máximo



Incertidumbres de medida (2σ)

• XY E2: (± 2,5 + 5L/1000) micras (visión, sonda)
• Z E1: (± 4 + 5L/1000) micras (visión)
• Z E1: (± 2,5 + 5L/1000) micras (sonda)



 Visión:



• Cámara digital de alta definición de 1,3 MPX en blanco y negro
• Dispositivos de iluminación programables: o LED blanco episcópico 8 sectores LED coaxiales o LED verde colimado diascópico
• Zoom motorizado con 6 posiciones indexadas
• Ampliaciones x30 a x200 (como indicación en visualización de campo completo en pantalla de 24")
• Segunda cámara con campo amplio para un control automático de múltiples partes
• Posicionamiento facilitado gracias a la punteria láser







---



      (Agrandar)
