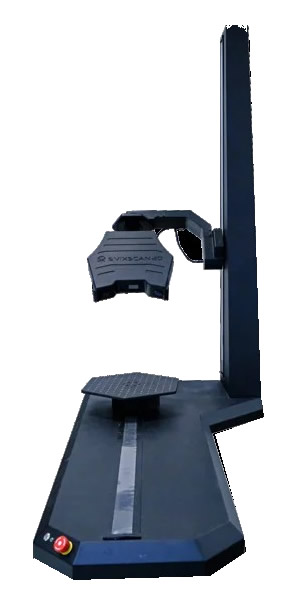

eviXmatic

---



Diseñado y desarrollado por Evatronix, eviXmatic * es un sistema de medición y escaneo automatizado de cuatro ejes que ofrece la posibilidad de automatizar completamente la generación de informes de inspección de calidad. eviXmatic fue creado para su aplicación en áreas de medición repetitivas y precisas, y en tareas de inspección de calidad y, como tal, puede ser integrado en las líneas de producción automatizadas o robotizadas.

.

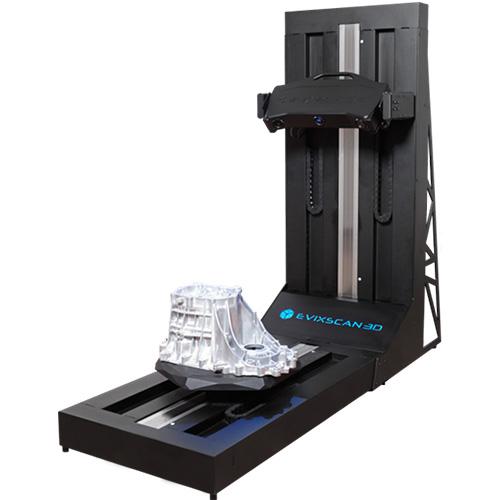

eviXmatic es una estación de acoplamiento para los escáneres 3D eviXscan, la cual realiza mediciones de objetos de campo completo, sin necesidad de contacto y con una alta precisión.

El escáner de eviXmatic también se puede utilizar de forma independiente como un sistema de escaneo independiente.

.

Datos técnicos
Dimensiones máximas del objeto escaneado: 250 × 650 × 250 mm.

Carga máxima permitida por objeto colocado en el eje de la mesa giratoria: 30 kg.

Carga máxima permitida en el objeto no colocado en el eje de la mesa giratoria (por ejemplo, más cerca de los bordes de la mesa): 10 kg.

Número de ejes: 4.



Desplazamiento de objeto:
mesa giratoria: 360 °

rotación horizontal: movimiento lineal de 700 mm



Desplazamiento del escáner 3D:
vertical: movimiento lineal de 800 mm

pivote: -10 ° ÷ 85 °



Motores paso a paso tipo motor
Dimensiones del dispositivo

largo: 1.443 m ancho: 0,515 m

altura: 1.234 m



Peso del dispositivo 51 kg
Diámetro de la mesa giratoria 0,45 m

eviXmatic: 230 V CA, 200 W



Energía
Escáner HD Quadro: 230 V CA, 90 W HD

Escáner Optima: 230 V CA, 36 W
