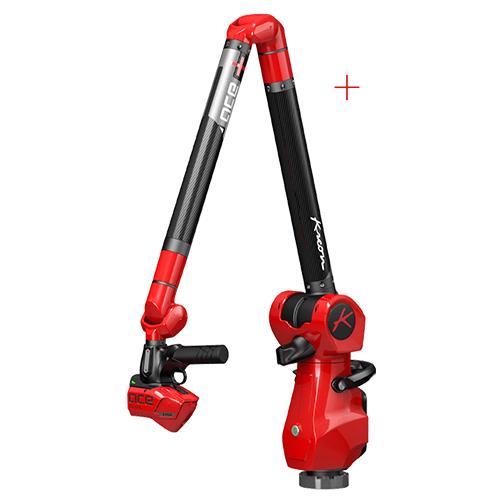

Ace+ – Brazo de Medición Portátil CMM

---

El brazo ACE + es nuestra nueva solución de medición 3D para las piezas más desafiantes.

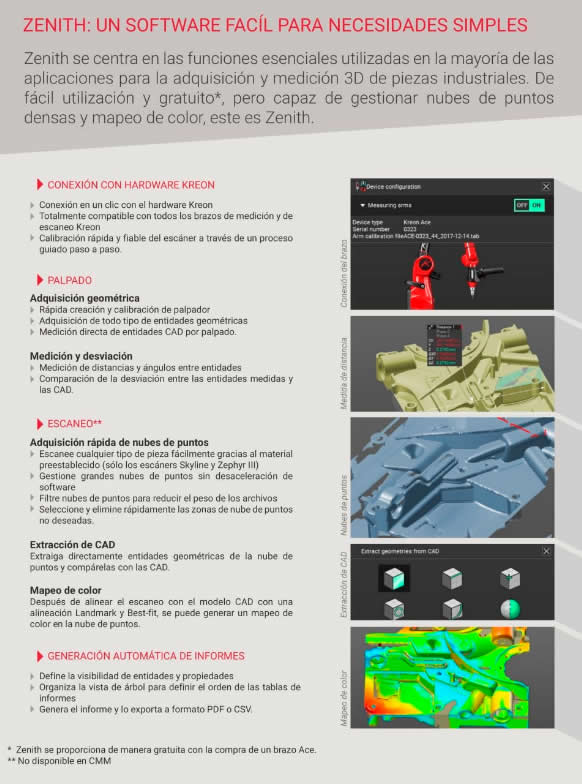

Con niveles de precisión sin precedentes, satisface todas las necesidades digitales, tanto de escaneo como de sondeo, utilizando el software Zenith.

El nuevo ACE + completa nuestra gama. El brazo ACE sigue estando disponible.

• Totalmente compatible con la norma ISO 10360-12, el brazo ACE + garantiza una mayor precisión, mediciones más consistentes sobre su volumen y una mayor repetibilidad.

• Un proceso de calibración de última generación hace que el ACE + sea particularmente preciso.

• La precisión se ve reforzada por nuevas formas de optimizar la precisión de los codificadores utilizados para las articulaciones ACE +.

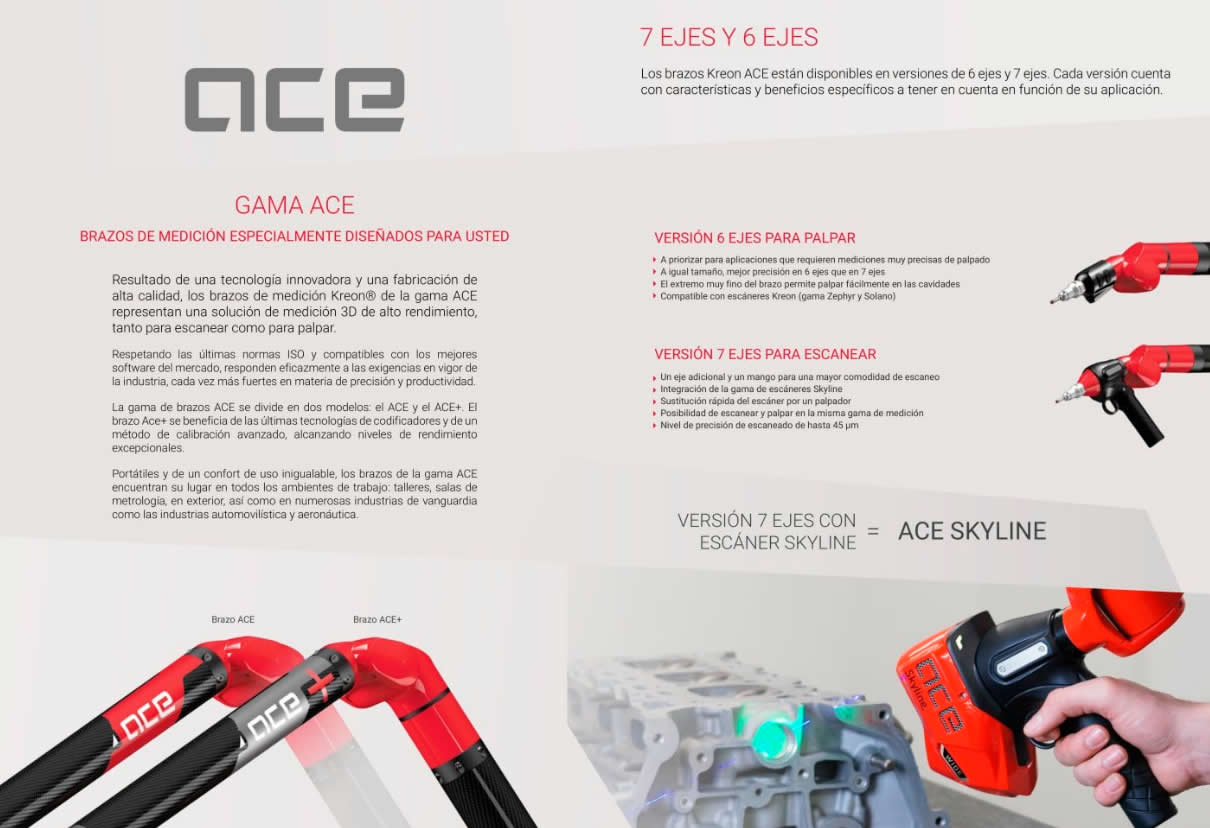

Ace + 7 Ejes

Arm model	E Uni	P Size	P Form	L Dia	SPAT
Ace+7-25	0.033 mm	0.012 mm	0.022 mm	0.047 mm	0.025 mm
Ace+7-30	0.057 mm	0.017 mm	0.030 mm	0.074 mm	0.039 mm
Ace+7-35	0.067 mm	0.021 mm	0.037 mm	0.089 mm	0.045 mm
Ace+7-40	0.084 mm	0.026 mm	0.042 mm	0.105 mm	0.054 mm
Ace+7-45	0.105 mm	0.040 mm	0.051 mm	0.114 mm	0.067 mm



Ace + 6 Ejes

Arm model	E Uni	P Size	P Form	L Dia	SPAT
Ace+6-25	0.030 mm	0.009 mm	0.017 mm	0.037 mm	0.021 mm
Ace+6-30	0.044 mm	0.014 mm	0.024 mm	0.047 mm	0.030 mm
Ace+6-35	0.056 mm	0.017 mm	0.031 mm	0.063 mm	0.036 mm
Ace+6-40	0.069 mm	0.022 mm	0.038 mm	0.080 mm	0.044 mm
Ace+6-45	0.080 mm	0.025 mm	0.043 mm	0.093 mm	0.059 mm







 ¿Qué es un brazo de medición?

Los brazos de medición articulados 3D son la solución ideal para realizar mediciones precisas en cualquier entorno. Estos equipos portátiles combinan medición por contacto y escaneo 3D sin contacto, brindando resultados confiables y una gran facilidad de uso en procesos de inspección, control dimensional y diseño industrial.
