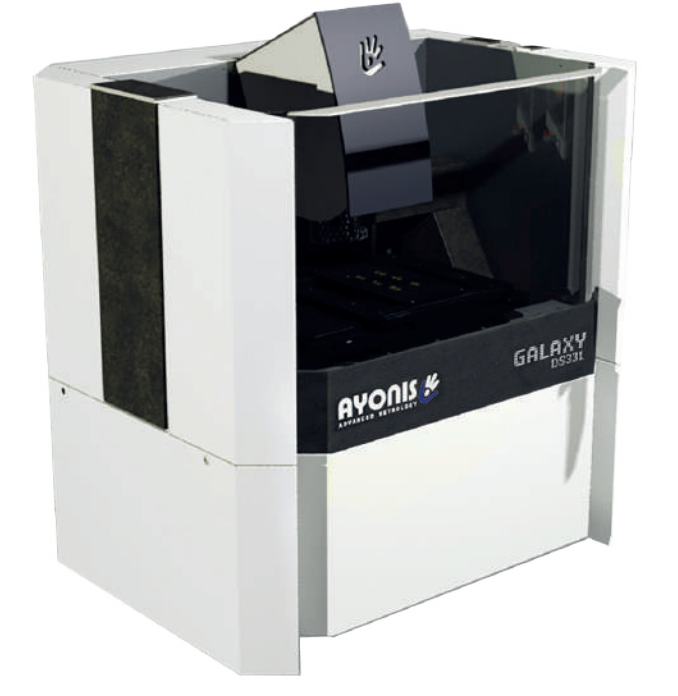

Sistema de Micro-Metrología Automatizada 2D / 3D - GALAXY DS 311

---

Metrología 2D Y 3D para piezas pequeñas. Diferentes medios de medida reunidos en uno automatizado. Diseñado para el control en el entorno de producción. Programación offline (a partir de archivos CAD). Registro y análisis estadístico de las medidas para optimizar la trazabilidad y el control de calidad.



Estructura de la Máquina

• Estructura de granito macizo
• Mesa XY de movimiento cruzado de alta precisión con motores lineales
• Rango de medición XYZ (superior/inferior): 300 x 300 x 100 / 50 mm
• Estructura metrológica aislada por almohadillas antivibratorias
• Estructura compatible con un entorno de producción
• Capacidad de carga: 20 kg
• Resolución de codificadores: 3 micras
• Velocidad X, Y, Z: hasta 200 m/s (según configuración)



Sensor de Medición Principal

• Sensor de línea basado en tecnología Confocal Chromatic (sensor de luz blanca)
• Simple o doble cara
• Hasta 350 000 puntos de medición por segundo y por lado
• 2 tipos de sensores para adaptarse a sus necesidades (alta precisión / alta capacidad)





Sensor de Medición Secundario

• Cámara digital de alta resolución de 5,20 o 71 Mpx
• Configuración mono o multicambio
• Dispositivos de iluminación programables
• LED episcópico rojo sectorizado
• LED diascópico colimado verde



Incertidumbres de medida (2σ)

• XY: desde 2,5 micras
• Altura Z (1 lado): desde 0,5 micras
• Grosor Z (2 caras: desde 1 micra









---
