DW 1000 -Péndulos de Impacto por Caída Libre

Alta fiabilidad  -  Alta eficiencia  -  Estructura modular para la amplia gama de aplicaciones

---

.

📘 Descripción General

Sistema automático de recuperación de peso y lectura de velocidad.

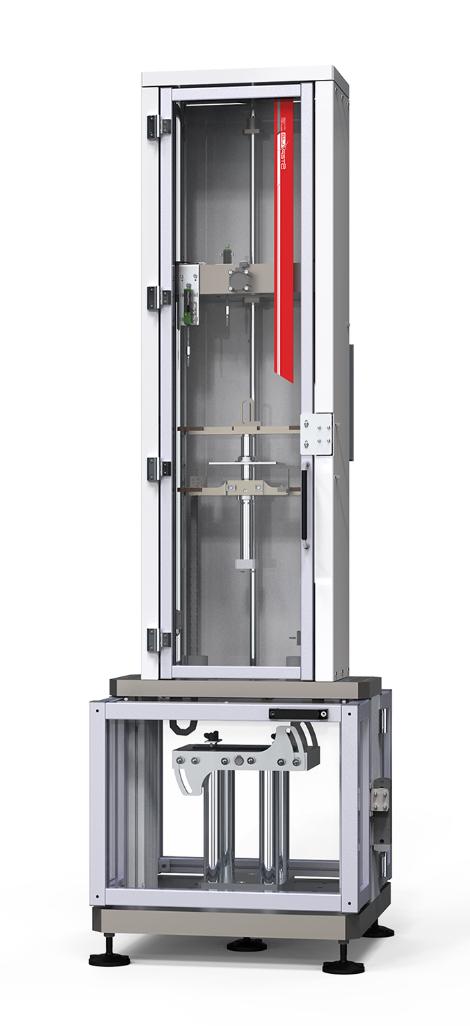

El Probador de Impacto con Torre de Caída Libre DW 1000 está diseñado para realizar ensayos de impacto de alta energía sobre materiales plásticos, compuestos, metales y componentes estructurales.

Utiliza el principio de caída libre de peso y cumple con normas internacionales como ASTM D3763, D4272, D5628, ISO 6603-2 e ISO 7765-2.



Su sistema de control digital y su medición óptica de velocidad aseguran máxima precisión, repetibilidad y seguridad.

Este modelo incorpora el software ImpactStar, que permite la adquisición y análisis avanzado de datos, gestión de pruebas y generación automática de reportes.





🧩 Características Generales

Los sistemas de prueba de impacto STEP Lab, integrados en la línea DW, están diseñados para ensayos de impacto axial único o múltiple sobre productos y especímenes estandarizados.



Estos sistemas permiten realizar ensayos con energías de 0.2 hasta 2000 J, lo que los hace ideales para una amplia gama de materiales y aplicaciones industriales.



Su diseño robusto y el gran volumen de la cámara de ensayo facilitan la colocación de muestras de diferentes dimensiones.

Además, el equipo puede complementarse con una amplia gama de accesorios opcionales, como:

• Celdas de carga instrumentadas.
• Sistemas antirrebote.
• Aceleradores de resorte.
• Impactadores y portamuestras intercambiables.





⚙️ Especificaciones Técnicas Principales

Parámetro	Valor
Altura de caída	0,05 – 1,4 m
Velocidad de impacto (sin aceleración)	5,0 m/s
Velocidad de impacto con aceleración	10,0 m/s
Medición de velocidad	Sensor óptico de alta precisión
Rango de energía	Hasta 1000 J
Peso de caída estándar	70 kg
Peso de caída con aceleración	20 kg (a 10 m/s)
Velocidad de adquisición de señal	3,5 MHz
Resolución de intensidad de señal	16 bits
Punto de carga del pie	16.000 N/cm²
Presión de aire comprimido	6 – 8 bar
Área de prueba (An x Pr x Al)	800 × 1400 × 650 mm
Dimensiones totales (An x Pr x Al)	800 × 1400 × 3500 mm
Peso del equipo	1100 kg





💻 Sistema de Control y Software

El software ImpactStar opera en entorno Windows y proporciona una experiencia de usuario intuitiva con gran potencia de análisis y control.

Funciones principales:

• Control digital completo del ensayo.
• Ejecución individual o por lotes de pruebas.
• Análisis de curvas fuerza-tiempo y energía absorbida.
• Configuración flexible de parámetros.
• Gestión de seguridad multinivel.
• Interfaz gráfica táctil e intuitiva.
• Generación automática de informes y base de datos integrada.



🧰 Accesorios Estándar

• Martillos y yunques intercambiables conforme a normas internacionales.
• Detector de velocidad óptico.
• Software ImpactStar con visualización gráfica de los resultados.
• Sistema de seguridad con jaula de protección.
• Soportes adaptables para muestras de diferentes tamaños.



⚗️ Aplicaciones

• Ensayos de impacto axial simple o múltiple en materiales plásticos, metálicos o compuestos.
• Determinación de energía absorbida, deformación y resistencia a impacto.
• Control de calidad, desarrollo de producto y validación de materiales.
• Ensayos de investigación y análisis de fallas dinámicas.







---



   (Agrandar)

 ¿que es un pendulo de impacto caída libre?  Las Torres de Caída de Peso son sistemas diseñados para realizar pruebas de impacto monoaxiales y multiaxiales en productos o especímenes normalizados. Permiten ajustar energías de impacto entre 5 y 2000 julios (J), lo que posibilita ensayar una amplia variedad de materiales y componentes. Gracias a su estructura modular y amplia zona de ensayo, pueden adaptarse a diversas necesidades industriales y actualizarse fácilmente.
