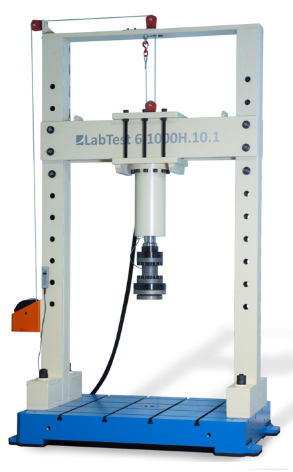

 Bancos de Prueba Estáticas y Dinámicas



---





Los bancos de pruebas hidráulicos dinámicos de la serie H.10 están diseñados para fuerzas de hasta 10 MN y utilizan una plataforma de placas con ranuras en T o estructuras portantes.



Están diseñados para realizar ensayos de fatiga de ciclos bajos y altos en piezas o productos completos.



Esta gama de máquinas se caracteriza por una alta rigidez de bastidor y resistencia mecánica.



El alcance de una máquina determinada depende de la carrera dinámica, la fuerza de prueba, la frecuencia y el tamaño de la muestra.



 A partir de estos parámetros, se obtiene un conjunto de pruebas específico, compuesto por un bastidor de pruebas, una placa con ranuras en T, un cilindro servohidráulico combinado y una unidad hidráulica.













Características principales de la serie E.4

.

1. Diseño robusto en configuración horizontal o vertical, de mesa o con soporte, con cilindros hidráulicos integrados o actuadores eléctricos.
2. Los conjuntos de ensayo están compuestos por placas con ranuras en T de distintas dimensiones y capacidades de carga, o directamente por perfiles con ranuras en T integrados en los pisos de concreto de las salas de ensayo.
3. La simulación en 3D forma parte integral del desarrollo de estos productos.
4. Cada sistema de ensayo servo-hidráulico de la serie H.10 incluye unidades hidráulicas compactas de las series HAD o HAS, que operan con una presión constante máxima de 210, 280 o 350 bar.
5. El monitoreo del estado de todas las unidades hidráulicas se realiza mediante la unidad HALT 18 con PLC Simatic y pantalla LCD.
6. El diseño de la unidad hidráulica se lleva a cabo siempre según los requisitos del cliente y depende de la fuerza máxima (F max) y del número de ejes de ensayo.
7. Las celdas de carga en cada actuador funcionan conforme a la clase de precisión según las normas EN ISO 7500-1 y ASTM E4.
8. La máquina se controla mediante la electrónica de medición y control de la serie EDCi, con una frecuencia de muestreo de 2.5 o 10 kHz y una resolución de señal analógica de ± 250,000 divisiones (20 ms).
9. Es posible controlar y configurar la máquina mediante una pantalla táctil LCD y el controlador RMCi.
10. La evaluación y el control completos de ensayos axiales o combinados con torsión son gestionados por el software de ensayo de materiales Test & Motion – DYNPACK.
11. Amplia gama de accesorios disponibles: pernos de ensayo, utillajes, dispositivos de sujeción, entre otros.



 .

 .
