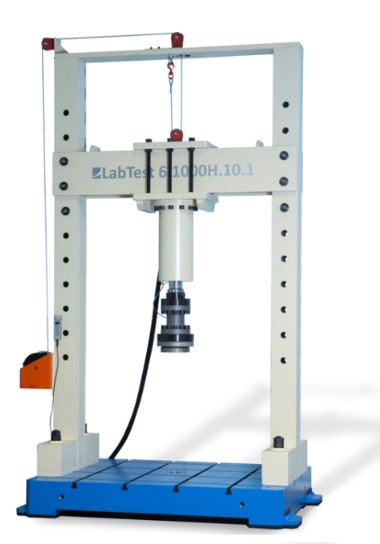

Los bancos de prueba hidráulicos dinámicos de la serie H.10 están diseñados para fuerzas de hasta 10 MN y utilizan una plataforma de placas con ranuras en T o estructuras portantes. Están concebidos para realizar ensayos de fatiga de bajo y alto ciclo en piezas o productos completos. Esta gama de máquinas se caracteriza por una alta rigidez del bastidor y resistencia mecánica. El alcance de una máquina específica depende del recorrido dinámico, la fuerza de ensayo, la frecuencia y el tamaño de la muestra. A partir de estos parámetros se define un conjunto de ensayo específico, que se compone de un bastidor de prueba – placa con ranuras en T, un cilindro servohidráulico combinado y una unidad hidráulica.

Características de la Serie H.10

• Diseño robusto en configuración horizontal o vertical, de mesa o con soporte, con cilindros hidráulicos integrados o actuadores eléctricos.
• Los conjuntos de ensayo están compuestos por placas con ranuras en T de distintas dimensiones y capacidades de carga, o directamente por perfiles con ranuras en T integrados en los pisos de concreto de las salas de ensayo.
• La simulación en 3D forma parte integral del desarrollo de estos productos.
• Cada sistema de ensayo servo-hidráulico de la serie H.10 incluye unidades hidráulicas compactas de las series HAD o HAS, que operan con una presión constante máxima de 210, 280 o 350 bar.
• El monitoreo del estado de todas las unidades hidráulicas se realiza mediante la unidad HALT 18 con PLC Simatic y pantalla LCD.
• El diseño de la unidad hidráulica se lleva a cabo siempre según los requisitos del cliente y depende de la fuerza máxima (F max) y del número de ejes de ensayo.
• Las celdas de carga en cada actuador funcionan conforme a la clase de precisión según las normas EN ISO 7500-1 y ASTM E4.
• La máquina se controla mediante la electrónica de medición y control de la serie EDCi, con una frecuencia de muestreo de 2.5 o 10 kHz y una resolución de señal analógica de ± 250,000 divisiones (20 ms).
• Es posible controlar y configurar la máquina mediante una pantalla táctil LCD y el controlador RMCi.
• La evaluación y el control completos de ensayos axiales o combinados con torsión son gestionados por el software de ensayo de materiales Test & Motion – DYNPACK.
• Amplia gama de accesorios disponibles: pernos de ensayo, utillajes, dispositivos de sujeción, entre otros.
