Prensas de Ensayos Hidráulicos

Las prensas de ensayo hidráulicas de la serie H.4, con diseño de hasta 10 MN, están diseñadas para ensayos mecánicos de compresión y flexión en placas de acero, bloques de concreto, vigas y otros componentes.

El equipamiento básico de la máquina incluye un sistema hidráulico central silencioso y económico de la serie HAS.

Características de la Serie H.4

1. Diseño robusto de bastidor vertical con resistencia mecánica y durabilidad, con cuatro columnas guía de acero cromado duro conforme a la norma EN 12390-4.
2. Diseño modular de las máquinas para ensayos de compresión – serie 00, ensayos de flexión – serie 01 o ensayos combinados – serie 02.
3. Unidades hidráulicas compactas de la serie HAS con un bajo nivel de ruido <65 dB.
4. Diagnóstico de la unidad hidráulica HALT 18 controlado mediante pantalla táctil LCD SIEMENS, de serie.
5. Control del movimiento del cilindro hidráulico mediante válvula proporcional en bucle de tiempo. El software Test&Motion permite un control simple de la máquina a través del display RMCi o una evaluación y control completo del ensayo.
6. Las máquinas de la serie H.4 cumplen con todas las directivas CE mencionadas sobre maquinaria y equipos, y operan conforme a las nuevas funciones de seguridad según la norma EN ISO 13850:2015.
7. Precisión conforme a las normas: EN 12390-4, ASTM C 39, EN ISO 7500-1. El control de la máquina se realiza mediante la electrónica de medición y control de la serie EDCi, con una frecuencia de muestreo de 2.5 kHz y una resolución de señal analógica de ± 250,000 divisiones.
8. Integración de diversos útiles de compresión y flexión según las normas.

 .

 .

   (Agrandar)

.

Regresar a Máquinas de Ensayos Universales ← Máquinas de Ensayos Universales LaborTech← Servohidráulico Estáticos←

Máquinas Universales de Ensayo de Chapa Metálica

Máquinas universales de ensayo de chapa metálica serie EC, disponibles en versión de banco o de pedestal, diseñadas principalmente para la medición y el ensayo de placas embutidas mediante el método ERICHSEN.

.

Estas máquinas son idóneas para investigación y desarrollo, así como para el control de calidad rutinario en laboratorios, salas de ensayo y plantas, donde respaldan los procesos de desarrollo para la caracterización de nuevas aleaciones y nuevas técnicas de procesamiento, así como para la posterior producción en serie.

.

Las máquinas LABORTECH se caracterizan por la alta rigidez del marco de ensayo, la velocidad y la precisión de medición en modo semiautomático.

.

Características de la serie EC:

1. Mesa o soporte vertical robusto de diseño modular con resistencia mecánica y durabilidad.
2. Rigidez anormalmente alta y resistencia mecánica de la máquina combinada con una ergonomía de alto nivel.
3. Mecanismo de sujeción integrado con sujeción mecánica o hidráulica.
4. Deflexión controlada electromecánicamente o hidráulicamente según el tipo de carga.
5. Las MÁQUINAS de la serie EC cumplen todas las Directivas CE sobre máquinas y equipos mencionadas anteriormente y funcionan de acuerdo con las nuevas funciones de seguridad según EN ISO 13850.
6. El control básico de la máquina se realiza mediante PLC SIEMENS con pantalla LCD táctil integrada con software SMTest -S en la base de la máquina o versión superior FULL con electrónica de medida y control de la serie EDCi con una frecuencia de muestreo de 2,5 o 10 kHz, 24 bit, ± 250.000 piezas (20 ms).
7. Evaluación y control completo del ensayo mediante software para ensayos de materiales de embutición profunda – SMTest – BASIC o como extensión del software SMTest-S.
8. Cubiertas protectoras de seguridad fabricadas en policarbonato de alta seguridad EN ISO 13849.
9. Diagnóstico de la unidad hidráulica HALT 18 controlada por TOUCH LCD SIEMENS en estándar.

.

 .

   (Agrandar)

Regresar a Máquinas de Ensayos Universales ← Máquinas de Ensayos Universales LaborTech← Fatiga y Dinámicas←

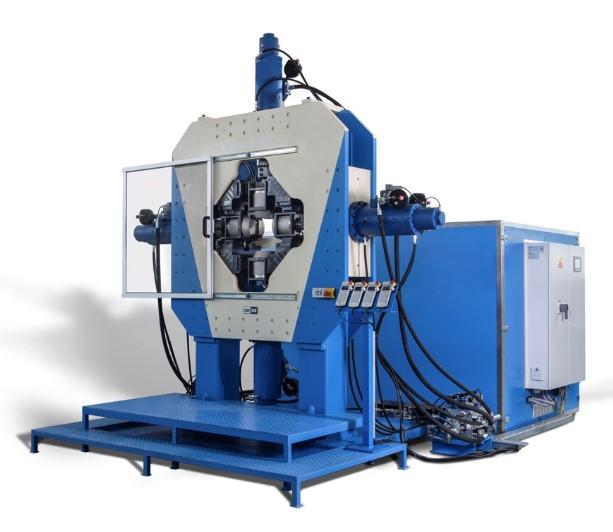

Máquinas de Ensayo Biaxiales y Triaxiales

Las máquinas de ensayo biaxiales dinámicas servo-hidráulicas de la serie H.11 están diseñadas para realizar ensayos de fatiga de bajo y alto número de ciclos, tenacidad a la fractura, propagación de grietas, entre otros.

Esta serie de máquinas se caracteriza por una alta rigidez del bastidor, larga vida útil, resistencia mecánica y autoabsorción de resonancias.

La amplia gama de unidades hidráulicas permite cargar dinámicamente las muestras con fuerzas de hasta 250 kN y frecuencias de hasta 50 Hz.

Características de la Serie H.11

1. Diseño robusto de soporte vertical con rigidez lateral extremadamente alta , resistencia resonante y mecánica en modo dinámico para cada eje de prueba de la máquina.
2. Potentes unidades hidráulicas compactas de la serie HAD con bajo nivel de ruido diseñadas para pruebas de fatiga con refrigeración por agua
3. Diagnóstico del grupo hidráulico HALT 18 controlado por TOUCH LCD SIEMENS de serie.
4. Control de ejes individuales mediante válvula proporcional o servo en lazo de potencia y posición.
5. El software de pruebas de materiales Test & Motion – DYNPACK proporciona una evaluación y un control de pruebas completos .
6. Las máquinas de la serie H.11 cumplen todas las directivas CE mencionadas anteriormente sobre máquinas y equipos y trabajan de acuerdo con las nuevas funciones de seguridad según EN ISO 13850-SIL 1/PL.
7. Células de carga de torsión combinadas   situadas en el vástago del pistón que operan en la clase de precisión según EN ISO 7500-1, ASTM E4 con posibilidad de linealización.
8. La electrónica compacta de medición y control de la serie EDCi Control – BIAXIAL está diseñada específicamente para esta aplicación de alto rendimiento. Sincronización de todos los canales de medición y control con una frecuencia de muestreo de 10 kHz en tiempo real. Nivel de resolución de la señal analógica: ±250.000 divisiones (20 ms).
9. Unidad de medición y ajuste BENTROD integrada para cada eje diseñada para la evaluación y optimización de la corrección de la alineación concéntrica y de bordes según ASTM E1012
10. Mordazas hidráulicas dinámicas con presión de cuña diseñadas para sujetar probetas transversales planas con centrado.
11. Extensómetro de vídeo axial, transversal y biaxial avanzado único EOX que utiliza la última tecnología de correlación de imágenes digitales gracias a la lente telecéntrica
12. Pruebas de alta precisión con cámara de temperatura u horno de alta temperatura .

.

 .

   (Agrandar)

Regresar a Máquinas de Ensayos Universales ← Máquinas de Ensayos Universales LaborTech← Fatiga y Dinámicas←

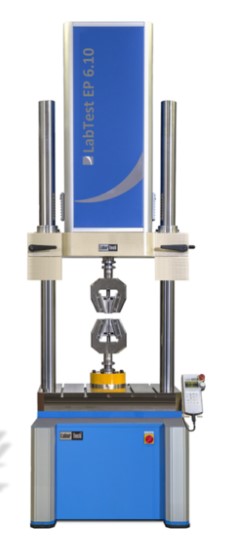

Máquinas de Ensayos Dinámicos Electromecánicos

Las máquinas electromecánicas de ensayos dinámicos lineales de la serie EP, basadas en tecnología de motor lineal, están diseñadas para probar una amplia gama de materiales y componentes en modo dinámico y estático, donde se prefiere la tecnología de accionamiento sin aceite y silencioso en las industrias del plástico, aeroespacial o médica, con una frecuencia máxima de prueba de 200 Hz.

Todas las modificaciones que realizamos en los sistemas de ensayos dinámicos y de fatiga están diseñadas para que el cliente pueda confiar plenamente en su funcionamiento en ensayos de fatiga de ciclos altos y bajos, propagación y crecimiento de grietas, y otros tipos de ensayos.

Características de la Serie EP

1. El diseño robusto de mesa o soporte vertical con travesaño ajustable tiene alta rigidez, resistencia mecánica y durabilidad, garantizando el 100% de repetibilidad de resultados en pequeñas instalaciones, tecnología de accionamiento libre de aceite y silencioso.
2. Alta potencia dinámica a una frecuencia de hasta 200H.
3. Sistema de enfriamiento controlado por retroalimentación digital con accionamiento lineal.
4. Úselo de acuerdo con las normas ASTM E466, ASTM E399, ASTM E606, ASTM E647, ISO 12106, DIN 50100, ISO 18489, ASTM F2193, ISO 14801, ASTM F1798, ASTM F1717 y otras normas.
5. Ajuste del travesaño de forma mecánica o totalmente eléctrica, incluida la monitorización del proceso.
6. Placa de ranura en T integrada con suspensión especial que absorbe hasta el 95% de las vibraciones de la máquina.
7. Sistema garantizado de coaxialidad según ASTM E 1012.
8. Posibilidad de ampliación mediante sistema de torsión en función de la frecuencia y número de ciclos.
9. Control de pruebas mediante motor lineal electrodinámico con posibilidad de control en el lazo de potencia y posición.
10. El software de pruebas de materiales Test & Motion – DYNPACK proporciona una evaluación y un control de pruebas completos .
11. Célula de carga en el travesaño superior trabajando en la clase de precisión según EN ISO 7500-1, ASTM E4
12. Las máquinas de la serie EP cumplen todas las directivas CE mencionadas anteriormente sobre máquinas y equipos y funcionan de acuerdo con las nuevas funciones de seguridad según EN ISO 13850-SIL 1/PL.
13. La máquina está controlada por electrónica de medición y control de la serie EDCi con una frecuencia de muestreo de 10 kHz.
14. Integración de mordazas especiales para ensayos de torsión axial o diversos útiles según normas, etc.
15. Pruebas de alta precisión con cámara de temperatura u horno de alta temperatura.

 .

 .
