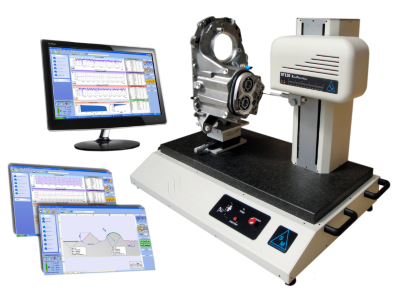

Profilómetro para Pruebas de Laboratorio de Rugosidad - RT120

1RT120 fue concebido a partir de la necesidad de caracterizar la rugosidad y micro-perfiles en piezas, incluso complejas, utilizando un solo dispositivo, gracias a la lógica RT120 "todo en uno" y al software de análisis Profile Studio. El software de Profile Studio fue desarrollado para ser extremadamente fácil de usar por el operador.

Todas las funciones necesarias para la caracterización del perfil y la rugosidad están disponibles en la barra de herramientas derecha y se dividen en categorías, cada una con un color diferente. Nuevas dimensiones y análisis de rugosidad pueden ser introducidos en el mismo perfil y visualizados en la misma pantalla, para permitir al operador realizar un análisis completo de la pieza, con una sola medición. Gracias a la función de autocomparación, es posible reconstruir todas las dimensiones y tolerancias dimensionales de un perfil de referencia en un nuevo perfil, ahorrando así un tiempo para el control en serie.

Los parámetros de rugosidad se elaboran de acuerdo con las normas más recientes como ISO 4287, ISO 13565-1 y -2, ISO 12085, VDA 2007 para un total de 70 parámetros calculados.

      (Agrandar)

Regresar a Máquinas de Medición Dimensional 2D ←

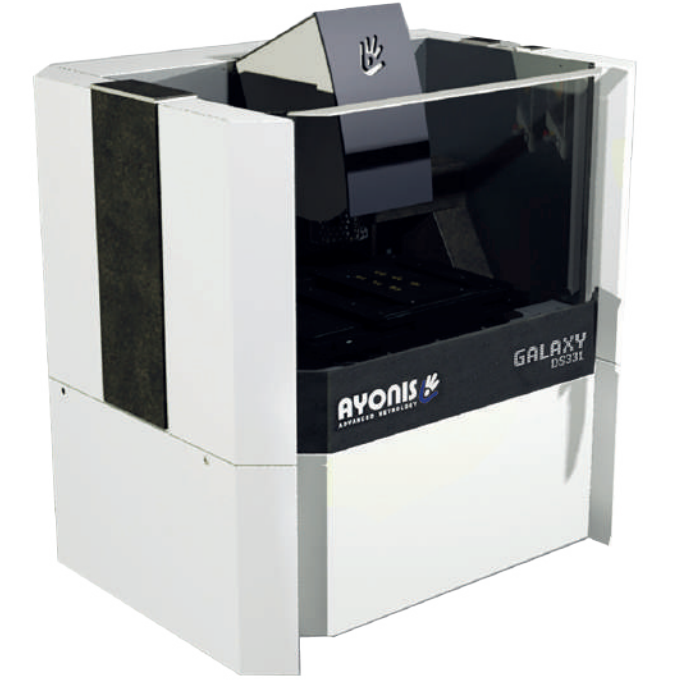

Sistema de Micro-Metrología Automatizada 2D / 3D - GALAXY DS 311

Metrología 2D Y 3D para piezas pequeñas. Diferentes medios de medida reunidos en uno automatizado. Diseñado para el control en el entorno de producción. Programación offline (a partir de archivos CAD). Registro y análisis estadístico de las medidas para optimizar la trazabilidad y el control de calidad.

Estructura de la Máquina

• Estructura de granito macizo
• Mesa XY de movimiento cruzado de alta precisión con motores lineales
• Rango de medición XYZ (superior/inferior): 300 x 300 x 100 / 50 mm
• Estructura metrológica aislada por almohadillas antivibratorias
• Estructura compatible con un entorno de producción
• Capacidad de carga: 20 kg
• Resolución de codificadores: 3 micras
• Velocidad X, Y, Z: hasta 200 m/s (según configuración)

Sensor de Medición Principal

• Sensor de línea basado en tecnología Confocal Chromatic (sensor de luz blanca)
• Simple o doble cara
• Hasta 350 000 puntos de medición por segundo y por lado
• 2 tipos de sensores para adaptarse a sus necesidades (alta precisión / alta capacidad)

Sensor de Medición Secundario

• Cámara digital de alta resolución de 5,20 o 71 Mpx
• Configuración mono o multicambio
• Dispositivos de iluminación programables
• LED episcópico rojo sectorizado
• LED diascópico colimado verde

Incertidumbres de medida (2σ)

• XY: desde 2,5 micras
• Altura Z (1 lado): desde 0,5 micras
• Grosor Z (2 caras: desde 1 micra



      (Agrandar)

Regresar a METALOGRAFÍA, PETROGRAFÍA, MICROSCOPIA Y ANÁLISIS DE IMÁGENES←  Equipo para Preparación Muestras Metalográficas←  Cortadoras Abrasivas←

MEGA-M250 Cortadora Abrasiva

10 pulgadas (250 mm) Sierra abrasiva MEGA-M250 Manual.

Características:

Tamaño de la cortadora de diamante: Diámetro máximo de 10 pulgadas (250 mm).

Capacidad de corte: Diámetro máximo de 3 pulgadas (75 mm).

Alimentación de la rueda: Sí.

Alimentación de mesa: No.

Dimensiones (LxAxP):

28 x 29x 24 pulgadas (campana cerrada)

28 x 35 x 31 pulgadas (con capucha abierta)

Dimensiones de la mesa: 8,25 x 8,9 pulgadas (210 mm x 230 mm)

Operación: Manual.

Unidad de enfriamiento: 16 galones (60 litros)

Fuerza de motor: 3 CV (2,2 KW)

Velocidad del motor:

2895 rpm a 208-380V / 50 Hz

3475 rpm a 208-380V / 60 Hz

2895 rpm a 440-480V / 50 Hz

3475 rpm a 440-480V / 60 Hz

Velocidad variable opcional (MEGA-M250V)

Especificaciones Eléctricas: Estándar 208Y trifásico (380V o 480V trifásico opcional), 50/60 Hz

Peso: 115 kg (252 libras).

      (Agrandar)

Regresar a METALOGRAFÍA, PETROGRAFÍA, MICROSCOPIA Y ANÁLISIS DE IMÁGENES←  Equipo para Preparación Muestras Metalográficas←  Cortadoras Abrasivas←

MEGA-T400 Cortadora abrasiva

Cortadora abrasiva metalográfica manual MEGA-T400 de 16 pulgadas (~ 400 mm)

Especificaciones

• Tamaño de cuchilla de corte: Diámetro máximo de 16 pulgadas (400 mm)

• Capacidad de corte: Diámetro máximo de 6 pulgadas (150 mm)

• Alimentación de la rueda: Manual.

• Alimentación de mesa: Sí.

• Dimensiones de la mesa de corte de T: 14,6 x 14,2 pulgadas (370 mm x 360 mm)

• Operación: Manual.

• Unidad de enfriamiento: 16 galones (60 litros)

• Fuerza de motor: 7,5 hp (5,3 KW), 2800 rpm.

Velocidad del motor

2910 rpm a 208-380V / 50 Hz

3492 rpm a 208-380V / 60 Hz

1455 rpm a 440-480V / 50 Hz

1740 rpm a 440-480V / 60 Hz

• Velocidad variable opcional (MEGA-T400V)

• Especificaciones Eléctricas: Estándar 480 trifásico (208Y, 380V o 440V trifásico opcional), 50/60 Hz

• Dimensiones (WxDxH): 50 x 39 x 64 pulgadas (127 cm x 99 cm x 160 cm) (capó cerrado)

• 50 x 39 x 83 pulgadas (127 cm x 99 cm x 211 cm (con capucha abierta)

• Peso: 700 libras (300 kg)

      (Agrandar)
