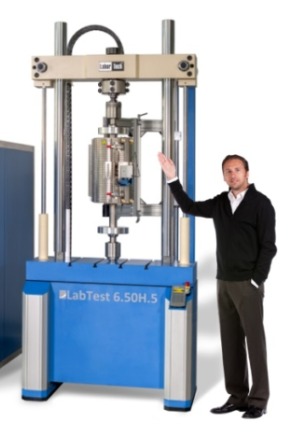

Las máquinas de ensayo servo-hidráulicas dinámicas axiales de la serie H.5 serie 00 en diseño vertical, con capacidad de hasta 500 kN y cilindro servo-hidráulico empotrado en la base, están diseñadas para realizar ensayos de fatiga de bajo y alto ciclo, tenacidad a la fractura, propagación de grietas, entre otros. Esta serie de máquinas se caracteriza por su alta rigidez estructural y resistencia mecánica. El rango de una máquina determinada depende del recorrido dinámico y la frecuencia. A partir de estos parámetros se define un conjunto de ensayo específico, que consta de un bastidor de prueba, un cilindro servo-hidráulico y una unidad hidráulica...

CARACTERÍSTICAS PRINCIPALES DE LA SERIE H.5 CON CILINDRO EN LA BASE FUNDACIONAL

• Diseño de bastidor con alta rigidez axial y a la torsión, y gran resistencia mecánica.
• Posibilidad de extender el bastidor de ensayo mediante transferencia y sujeción automática electrohidráulica de la traviesa.
• Coaxialidad del sistema garantizada conforme a la norma ASTM E 1012.
• Cilindro servo-hidráulico integrado en la traviesa central de la máquina. Inducción de torsión de forma hidráulica o electromecánica, según la frecuencia y el número de ciclos.
• Control del ensayo mediante válvula proporcional o servoválvula, con posibilidad de control en lazo de fuerza y posición.
• Evaluación y control completo del ensayo a través del software de ensayo de materiales Test & Motion – DYNPACK.
• Celdas de carga combinadas para torsión, ubicadas en el vástago del pistón, operando con clase de precisión conforme a EN ISO 7500-1, ASTM E4, con posibilidad de linealización.
• Unidades hidráulicas compactas y potentes de la serie HAD, con bajo nivel de ruido gracias al sistema PAC.
• Diagnóstico de unidad hidráulica HALT 18, controlado mediante pantalla táctil LCD SIEMENS, como equipamiento estándar.
• Las máquinas de la serie H.8 cumplen con todas las directivas CE mencionadas sobre maquinaria y equipos, y funcionan de acuerdo con las nuevas funciones de seguridad según la norma EN ISO 13850-SIL 1/PL.
• La máquina está controlada por electrónica de medición y control de la serie EDCi, con una frecuencia de muestreo de 10 kHz. Nivel de resolución de señal analógica de ± 250,000 divisiones (20 ms).
• Integración de mordazas especiales para ensayos de torsión axial o diversos útiles según normas, etc. Ensayos de alta precisión con cámara de temperatura o horno de alta temperatura.
