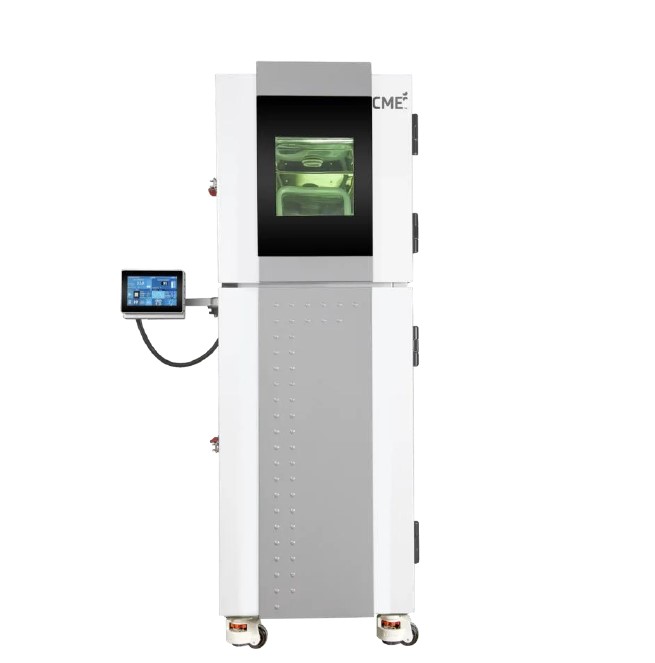

Cámara de Ensayo de Choque Termico NAE

---

Los cambios bruscos de temperatura pueden poner a prueba la resistencia y confiabilidad de materiales, componentes y productos. Para evaluar su comportamiento ante estas condiciones, las cámaras de choque térmico NAE permiten realizar ciclos rápidos entre temperaturas altas y bajas dentro de un entorno controlado.



La serie KTS de NAE está diseñada para realizar pruebas de choque térmico en diferentes tipos de productos y componentes. Su principal característica es el movimiento rápido del espécimen entre una zona caliente y una zona fría, permitiendo someterlo a cambios importantes de temperatura en cuestión de segundos. El sistema está diseñado para aplicaciones que requieren pruebas repetitivas y controladas, incluyendo procedimientos basados en estándares MIL e IEC.



¿Cómo funciona una cámara de choque térmico?

Una cámara de choque térmico cuenta con diferentes zonas de temperatura. En los equipos KTS, el espécimen se coloca en un canasto que se desplaza automáticamente entre la zona caliente y la zona fría.

La zona caliente puede trabajar hasta +200 °C, mientras que la zona fría alcanza hasta -70 °C. El desplazamiento entre ambas zonas tarda menos de 10 segundos, permitiendo generar el cambio de temperatura necesario para el ensayo.

Esta velocidad de transición es uno de los elementos que diferencia a una cámara de choque térmico de otros equipos utilizados únicamente para mantener una temperatura determinada.

Diferentes capacidades para diferentes aplicaciones



La serie KTS está disponible en diferentes tamaños para adaptarse a las dimensiones de los productos que necesitan ser evaluados.

El KTS 25-B2 ofrece un volumen de prueba de 25 litros, mientras que los modelos KTS 64-B2, KTS 120-B2 y KTS 340-B2 aumentan progresivamente el espacio disponible hasta llegar a 340 litros.

Esta variedad permite seleccionar una cámara de acuerdo con el tamaño del componente o producto que será sometido a prueba.

Para aplicaciones que requieren un espacio todavía mayor, NAE también presenta una cámara horizontal de choque térmico de 860 litros, con un área de prueba de 1200 × 900 × 800 mm y un rango de temperatura de -70 °C a +180 °C.



Control preciso durante el ensayo

El sistema de control enviCoM 4.0 permite operar y supervisar la cámara mediante una interfaz con pantalla táctil. Además de controlar el funcionamiento del equipo, incorpora diferentes opciones de comunicación para facilitar su integración con otros sistemas.

Cuenta con conexiones Ethernet, USB y comunicación serial, además de posibilidades de expansión para adaptarse a diferentes configuraciones.

Esto permite que la cámara pueda incorporarse tanto en laboratorios de pruebas como en instalaciones donde se requiere una mayor integración con los sistemas de control y adquisición de datos.



Monitoreo y seguimiento de las pruebas

Las cámaras NAE también pueden incorporar herramientas para el monitoreo remoto del equipo.

Mediante Levito IoT es posible consultar información del sistema, incluyendo variables como temperatura, humedad, estado del compresor y consumo de energía. La plataforma también contempla notificaciones relacionadas con alarmas y mantenimiento.

Por su parte, J-Mobile Remote Diagnostics & Support permite supervisar de forma remota diferentes parámetros de funcionamiento y facilita el diagnóstico cuando se presenta algún evento durante la operación.



Información y reportes de cada prueba

El seguimiento de un ensayo no termina cuando finaliza el ciclo. Los datos obtenidos durante la prueba pueden ser utilizados para documentar y analizar el comportamiento del producto.

El sistema enviCoM 4.0 Reports permite trabajar con los datos registrados y generar reportes que incluyen gráficas, alarmas, eventos e información histórica. También es posible generar reportes en formato PDF con campos personalizados.

Esto facilita conservar un registro de las condiciones bajo las cuales se realizó cada prueba.



Aplicaciones de las cámaras de choque térmico NAE

Las cámaras de choque térmico pueden utilizarse para evaluar productos que estarán expuestos a cambios importantes de temperatura durante su operación, transporte o vida útil.

La serie KTS está orientada a aplicaciones de pruebas ambientales y puede utilizarse en diferentes sectores industriales donde se requiere comprobar la resistencia de componentes y productos frente a cambios rápidos de temperatura.

Su variedad de capacidades permite trabajar desde componentes pequeños hasta productos que requieren espacios de prueba considerablemente mayores.



Una solución para pruebas de choque térmico

Las cámaras de choque térmico NAE combinan un sistema de transición rápida entre zonas caliente y fría con diferentes capacidades de prueba y herramientas para controlar, monitorear y documentar los ensayos.

La serie KTS ofrece capacidades desde 25 hasta 340 litros, mientras que la configuración horizontal alcanza 860 litros, permitiendo adaptar el equipo a diferentes tamaños de productos y necesidades de prueba.



---
